طراحی آسانسور یک فرآیند پیچیده و چند مرحله‌ای است که نیازمند دانش فنی، تجربه و توجه به جزئیات بسیاری است. این فرایند از مرحله اولیه ایده‌پردازی تا طراحی دقیق نقشه‌ها و ساخت و نصب آسانسور ادامه می‌یابد. در این فرایند، عوامل مختلفی مانند نوع ساختمان، تعداد طبقات، ظرفیت آسانسور، نوع استفاده و استانداردهای ایمنی باید در نظر گرفته شوند.
چرا طراحی آسانسور مهم است؟
- ایمنی: طراحی دقیق و رعایت استانداردهای ایمنی، از بروز حوادث جلوگیری کرده و ایمنی کاربران را تضمین می‌کند.
- کارایی: یک آسانسور به خوبی طراحی شده، به صورت روان و بدون وقفه کار کرده و زمان انتظار کاربران را کاهش می‌دهد.
- راحتی: طراحی کابین، سیستم کنترل و سایر اجزای آسانسور به گونه‌ای صورت می‌گیرد که استفاده از آن برای همه کاربران، از جمله افراد مسن و معلول، آسان باشد.
- دوام و طول عمر : استفاده از مواد با کیفیت و طراحی مناسب، طول عمر آسانسور را افزایش داده و هزینه‌های نگهداری را کاهش می‌دهد.
- زیبایی و هماهنگی با ساختمان : طراحی آسانسور باید با سبک معماری ساختمان هماهنگ باشد و به عنوان یک عنصر زیبا در آن به چشم آید.
- انطباق با استانداردها : آسانسور باید با استانداردهای ملی و بینالمللی مطابقت داشته باشد تا مجوز بهره‌برداری دریافت کند.
عوامل مؤثر در طراحی آسانسور
همانطور که در بالا ذکر شد، طراحی آسانسور یک فرآیند پیچیده و حساس است که نیازمند توجه به عوامل متعددی است. این عوامل بر ایمنی، کارایی، راحتی و طول عمر آسانسور تأثیر مستقیم دارند. در ادامه به برخی از مهم‌ترین عوامل مؤثر در طراحی آسانسور اشاره می‌کنیم:
1. نوع ساختمان و کاربری آن
- مسکونی: آسانسورهای مسکونی معمولاً ظرفیت کمتری دارند و طراحی آنها با توجه به تردد ساکنان صورت می‌گیرد.
- تجاری: آسانسورهای تجاری باید ظرفیت بالاتری داشته باشند و سرعت حرکت آنها بیشتر باشد.
- اداری: آسانسورهای اداری اغلب در ساختمان‌های بلند استفاده می‌شوند و طراحی آنها با توجه به تعداد طبقات و تردد کارمندان انجام می‌شود.
- بیمارستانی: آسانسورهای بیمارستانی دارای ویژگی‌های خاصی مانند ظرفیت حمل برانکارد و رعایت استانداردهای بهداشتی هستند.
2. تعداد طبقات و ارتفاع ساختمان
- تعداد طبقات: هرچه تعداد طبقات بیشتر باشد، سرعت و ظرفیت آسانسور باید بیشتر باشد.
- ارتفاع ساختمان: ارتفاع ساختمان بر نوع موتور و سیستم تعلیق آسانسور تأثیرگذار است.
۳. ظرفیت آسانسور
- تعداد نفرات: ظرفیت آسانسور بر اساس تعداد افرادی که به طور همزمان از آن استفاده می‌کنند، تعیین می‌شود.
- بار: اگر آسانسور برای حمل بار نیز استفاده شود، ظرفیت آن باید به گونه‌ای باشد که بتواند بار مورد نظر را حمل کند.
4. ابعاد چاه آسانسور
- طول، عرض و عمق: ابعاد چاه آسانسور بر اساس ظرفیت آسانسور و نوع ساختمان تعیین می‌شود.
5. استانداردهای ایمنی
- ملی: رعایت استانداردهای ملی ساختمان و آسانسور الزامی است.
- بینالمللی: برخی از ساختمان‌ها مانند ساختمان‌های بلند یا ساختمان‌های تجاری بزرگ، ملزم به رعایت استانداردهای بینالمللی هستند.
۶. نوع موتور و سیستم تعلیق
- موتور: موتورهای آسانسور انواع مختلفی دارند (کششی، هیدرولیکی) که انتخاب نوع موتور به عوامل مختلفی مانند ارتفاع ساختمان، ظرفیت آسانسور و سرعت حرکت آن بستگی دارد.
- سیستم تعلیق: سیستم تعلیق وظیفه نگهداری کابین آسانسور را بر عهده دارد و انتخاب نوع سیستم تعلیق به عوامل مختلفی مانند ارتفاع ساختمان و ظرفیت آسانسور بستگی دارد.
۷. سیستم کنترل
- نوع کنترل: سیستم کنترل آسانسور می‌تواند مکانیکی یا الکترونیکی باشد. سیستم‌های کنترل الکترونیکی دارای قابلیت‌های بیشتری مانند برنامه‌ریزی حرکت، تشخیص اضافه بار و … هستند.
۸. طراحی کابین
- ابعاد: ابعاد کابین باید به گونه‌ای باشد که افراد به راحتی در آن جا شوند.
- جنس مصالح: جنس مصالح استفاده شده در ساخت کابین باید مقاوم و زیبا باشد.
- نورپردازی و تهویه: نورپردازی و تهویه مناسب در داخل کابین باعث ایجاد حس راحتی و آرامش در مسافران می‌شود.
۹. درب آسانسور
- نوع درب: درب‌های آسانسور انواع مختلفی دارند (لولایی، کشویی، تلسکوپی) که انتخاب نوع درب به ابعاد چاه آسانسور و فضای موجود بستگی دارد.
- سیستم باز و بسته شدن: سیستم باز و بسته شدن درب باید ایمن و سریع باشد.
۱۰. سیستم ایمنی
- توقف اضطراری: سیستم توقف اضطراری در مواقع اضطراری باعث توقف سریع و ایمن آسانسور می‌شود.
- تراز کردن خودکار: سیستم تراز کردن خودکار باعث می‌شود که کابین آسانسور در هر توقفگاه در سطح دقیق طبقه قرار گیرد.
- سیستم تهویه اضطراری: سیستم تهویه اضطراری در مواقع قطع برق باعث تأمین هوای تازه در داخل کابین می‌شود.
فرایند طراحی آسانسور
فرایند طراحی آسانسور شامل چند مرحله اصلی است که هر کدام نقش مهمی در نتیجه نهایی دارند.
1. تحلیل نیازها و مشخصات پروژه
- تعیین ظرفیت: تعداد نفرات یا میزان بار قابل حمل توسط آسانسور.
- سرعت حرکت: سرعت مورد نیاز برای جابجایی افراد یا بار.
- تعداد توقفها: تعداد طبقاتی که آسانسور باید در آنها توقف کند.
- ابعاد چاه آسانسور: ابعاد موجود برای نصب آسانسور در ساختمان.
- نوع ساختمان: مسکونی، تجاری، صنعتی و …
- شرایط محیطی: دما، رطوبت و سایر عوامل محیطی.
- مقررات ایمنی: رعایت استانداردهای ملی و بینالمللی ایمنی آسانسور.
2. طراحی مفهومی
- انتخاب نوع آسانسور: کششی، هیدرولیکی، یا روماتی.
- تعیین نوع درب: اتوماتیک، دستی، یا تلسکوپی.
- انتخاب سیستم کنترل: میکروپروسسوری یا PLC.
- طراحی اولیه کابین: ابعاد، جنس، و تجهیزات داخل کابین.
3. محاسبات مهندسی
- محاسبه بارها: بار مرده، بار زنده، بار دینامیکی و …
- محاسبه تنش‌ها و تغییر شکل‌ها: اطمینان از استحکام سازه آسانسور.
- محاسبه قدرت موتور: انتخاب موتور مناسب برای حرکت آسانسور.
- محاسبه سرعت و شتاب: تعیین مشخصات حرکت آسانسور.
4. تهیه نقشه‌های اجرایی
- نقشه‌های ساخت: شامل نقشه‌های سازه، نقشه‌های نصب تجهیزات و نقشه‌های برق.
- نقشه‌های نصب: نشان‌دهنده نحوه نصب آسانسور در ساختمان.
- نقشه‌های اتصالات: نشان‌دهنده اتصالات بین اجزای مختلف آسانسور.
5. انتخاب تجهیزات
- موتور: انتخاب موتور با قدرت و سرعت مناسب.
- تجهیزات ایمنی: ترمز ایمنی، پاراشوت، کلیدهای قطع اضطراری و …
- تجهیزات کنترل: تابلو فرمان، اینورتر، سنسورها و …
- کابین: انتخاب کابین با طراحی زیبا و کاربردی.
6. ساخت و مونتاژ
- ساخت اجزای آسانسور: در کارخانه سازنده.
- مونتاژ اجزا در محل: نصب آسانسور در چاه آسانسور.
7. تست و راه‌اندازی
- تست عملکرد: بررسی عملکرد تمام اجزای آسانسور.
- تست ایمنی: اطمینان از رعایت استانداردهای ایمنی.
- تنظیم پارامترها: تنظیم پارامترهای کنترل آسانسور.
- آموزش اپراتور: آموزش نحوه کار با آسانسور به اپراتور.
8. تحویل و بهره‌برداری
- تحویل آسانسور به کارفرما: همراه با مستندات فنی.
- بهره‌برداری: شروع به کار آسانسور.
- سرویس و نگهداری آسانسور: انجام سرویس‌های دوره‌ای برای اطمینان از عملکرد صحیح آسانسور.
هزینه طراحی آسانسور
هزینه طراحی آسانسور به عوامل متعددی بستگی دارد و یک عدد ثابت برای آن وجود ندارد. این هزینه می‌تواند بسته به مشخصات پروژه، پیچیدگی طراحی، نوع آسانسور، تجهیزات مورد استفاده و سایر عوامل متغیر باشد.
- نوع آسانسور: آسانسورهای کششی، هیدرولیکی و روماتی هر کدام هزینه‌های متفاوتی دارند.
- ظرفیت آسانسور: هرچه ظرفیت آسانسور بیشتر باشد، هزینه آن نیز بیشتر خواهد بود.
- سرعت حرکت آسانسور: سرعت بالاتر به معنای هزینه بیشتر است.
- تعداد توقفها: هرچه تعداد توقفها بیشتر باشد، هزینه بیشتر خواهد بود.
- ابعاد چاه آسانسور: ابعاد چاه آسانسور بر میزان مصالح مورد نیاز و هزینه ساخت تاثیر می‌گذارد.
- نوع ساختمان: ساختمان‌های مسکونی، تجاری و صنعتی دارای شرایط و الزامات متفاوتی هستند که بر هزینه طراحی تاثیر می‌گذارد.
- تجهیزات اضافی: هرچه تجهیزات اضافی مانند سیستم کنترل پیشرفته، سیستم تهویه، سیستم نورپردازی و… به آسانسور اضافه شود، هزینه آن نیز بیشتر خواهد شد.
- پیچیدگی طراحی: طراحی آسانسورهایی که نیاز به محاسبات پیچیده و مهندسی دقیق دارند، هزینه بیشتری را در پی خواهد داشت.
- مکان پروژه: هزینه‌های حمل و نقل تجهیزات و نیروی کار در مناطق مختلف متفاوت است.
- شرکت طراح: هر شرکت طراح ممکن است نرخ‌های متفاوتی را برای خدمات خود ارائه دهد.
نحوه محاسبه هزینه طراحی آسانسور
هزینه طراحی آسانسور معمولاً به دو صورت محاسبه می‌شود:
- هزینه ثابت به ازای هر متر مربع: در این روش، هزینه طراحی بر اساس مساحت چاه آسانسور محاسبه می‌شود.
- هزینه بر اساس درصد از کل پروژه: در این روش، هزینه طراحی به صورت درصدی از کل هزینه پروژه محاسبه می‌شود.
اهمیت نقشه کشی آسانسور
نقشه کشی آسانسور یکی از مراحل بسیار مهم در فرآیند طراحی و نصب آسانسور است. این نقشه‌ها، جزئیات کامل و دقیقی از ابعاد، موقعیت، تجهیزات و سیستم‌های کنترل آسانسور را نشان می‌دهند. یک نقشه کشی دقیق و کامل، تضمین‌کننده ایمنی، عملکرد صحیح و طول عمر بالای آسانسور است.
- تعیین ابعاد و اندازه‌ها: نقشه‌ها ابعاد دقیق چاه آسانسور، کابین، درب‌ها و سایر اجزا را مشخص می‌کنند.
- انتخاب تجهیزات مناسب: با توجه به نقشه‌ها، تجهیزات مورد نیاز مانند موتور، ریل‌ها، طناب‌ها و سیستم کنترل انتخاب می‌شوند.
- تسهیل نصب: نقشه‌ها راهنمای نصب آسانسور برای تکنسین‌ها هستند و از بروز خطا در هنگام نصب جلوگیری می‌کنند.
- تعیین موقعیت تجهیزات: نقشه‌ها موقعیت دقیق تجهیزات در چاه آسانسور و ساختمان را نشان می‌دهند.
- برنامه‌ریزی تعمیرات و نگهداری: نقشه‌ها برای انجام تعمیرات و نگهداری دوره ای آسانسور بسیار مفید هستند.

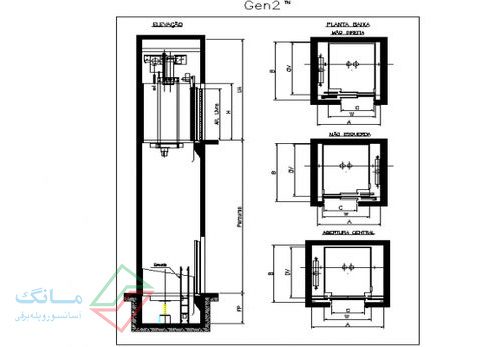

انواع نقشه‌های آسانسور

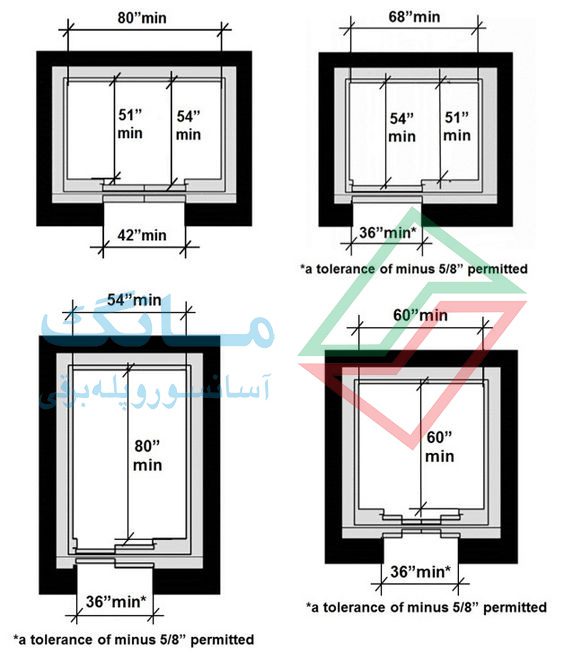

- نقشه پلان: نمای افقی از چاه آسانسور و محل قرارگیری تجهیزات
- نقشه برش: نمای عمودی از چاه آسانسور و نشان دادن ارتفاع طبقات، ابعاد کابین و …
- نقشه شماتیک: نمایش شماتیک از سیستم‌های الکتریکی و کنترل آسانسور
- نقشه جزئیات: نمایش دقیق جزئیات هر یک از اجزای آسانسور
مراحل نقشه کشی آسانسور
- جمع‌آوری اطلاعات: جمع‌آوری اطلاعات کامل در مورد ساختمان، ابعاد چاه آسانسور، ظرفیت، سرعت و سایر مشخصات مورد نیاز.
- طراحی مفهومی: تهیه طرح اولیه و انتخاب نوع آسانسور
- طراحی دقیق: تهیه نقشه‌های اجرایی با استفاده از نرم‌افزارهای تخصصی
- بررسی و تایید: بررسی نقشه‌ها توسط مهندسین و اخذ تاییدیه‌های لازم
نرم‌افزارهای مورد استفاده در نقشه کشی آسانسور
برای تهیه نقشه‌های دقیق و حرفه‌ای از آسانسور، از نرم‌افزارهای تخصصی مانند AutoCAD، Revit و نرم‌افزارهای مخصوص طراحی آسانسور استفاده می‌شود. این نرم‌افزارها امکان ایجاد نقشه‌های دو بعدی و سه بعدی با جزئیات بالا را فراهم می‌کنند.
