پله برقی

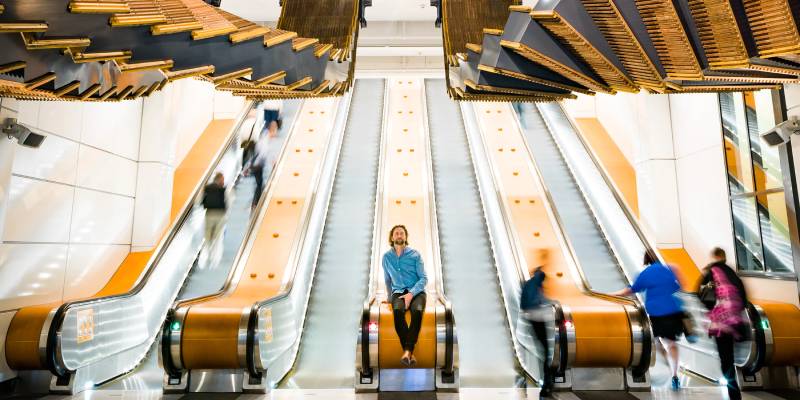

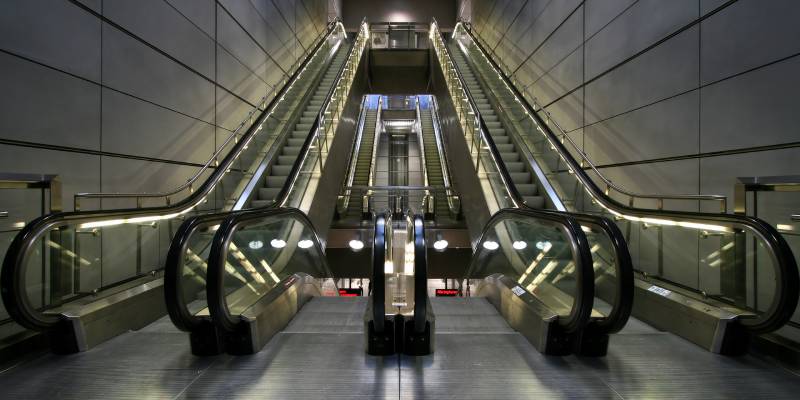

پله برقی موازی چندگانه

اگر به دنبال راهی سریع و آسان برای رسیدن از یک طبقه به طبقه دیگر هستید، پله برقی موازی چندگانه گزینه مناسبی است. پله برقی موازی چندگانه نوعی از پله برقی است که دارای بیش از یک مجموعه پله است که همزمان پایین می‌آید. این نوع پله برقی برای مناطق شلوغی که افراد نیاز به حرکت سریع دارند بسیار مناسب است. پله برقی‌ها معمولاً سرعت حرکت افراد را افزایش می‌دهند. برای استفاده از پله برقی موازی چندگانه، کافیست در صف بایستید و جهت پله‌هایی را که شما را به مقصدتان راهنمایی می‌کنند، دنبال کنید.

پله برقی موازی مارپیچی

پله برقی‌های موازی مارپیچی محبوب‌ترین نوع پله برقی هستند، عمدتاً به این دلیل که به حرکت سریع افراد کمک می‌کنند. برای مناطقی که ارتفاع زیادی بین طبقات و کمی انحنا در مسیر دارند مانند مراکز خرید روباز یا سالن‌های مجلل، مناسب است. پله برقی‌های موازی مارپیچ نیز به تعمیر و نگهداری بسیار کمی نیاز دارند و می‌توانند سال‌ها بدون مشکل دوام بیاورند، که آن‌ها را به انتخابی ایده آل برای مشاغل با بودجه محدود تبدیل می‌کند.

پله برقی تسمه‌ای

پله برقی تسمه‌ای جدیدترین و محبوب‌ترین نوع پله برقی است. آن‌ها همچنین به عنوان راهروهای متحرک نیز شناخته می‌شوند، زیرا شما فقط به آرامی همراه با بقیه راه حرکت می‌کنید. سه نوع پله برقی تسمه‌ای از جمله زنجیری، پیچی و تسمه‌ای وجود دارد. پله برقی‌های زنجیری افراد را با سرعت ثابت و بدون ترمز حرکت می‌دهند، در حالی که نوع پیچی دارای ترمزی برای توقف حرکت در مواقع اضطراری است. انواع تسمه محور از موتورها برای بالا و پایین بردن افراد مانند آسانسور استفاده می‌کنند. سبک دلخواه خود را بر اساس میزان راحتی مورد نیاز، نگرانی‌های ایمنی (مثلاً اگر ترافیک زیادی وجود دارد) و نوع محیطی که برای بازدیدکنندگان خود می‌خواهید (عملکرد بدون سر و صدا) انتخاب کنید.

انواع پله برقی بر اساس محل نصب

انواع مختلفی از پله برقی‌ها و پیاده روی متحرک بر اساس محیط نصب آن‌ها طراحی شده است. در ادامه این مطلب قصد داریم دسته بندی اصلی آن‌ها را معرفی کرده و تفاوت آن‌ها را به تفصیل بیان کنیم.

پله‌های برقی بر اساس منطقه نصب به سه دسته اصلی تقسیم می‌شوند:

• پله برقی تجاری

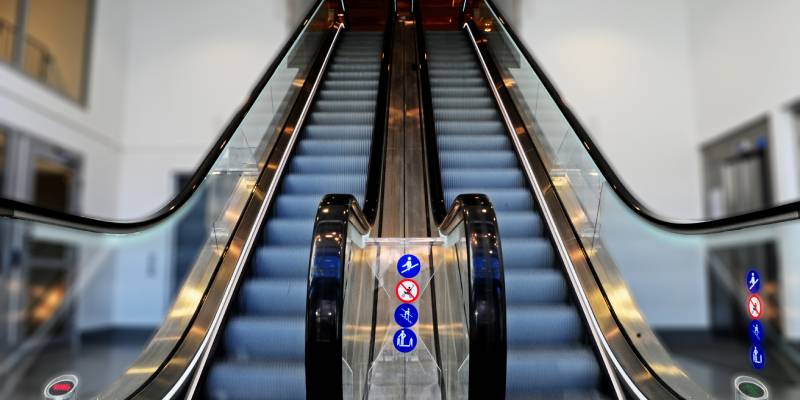

پله برقی‌های تجاری برای محیط‌های بسته که کنترل دمای محیط وجود دارد مانند فروشگاه های چند طبقه، مراکز تجاری و هتل‌ها که ساعات کاری کمتر از ۱۲ ساعت دارند استفاده می‌شود. این نوع پله برقی‌ها در معرض عناصری مانند باران و برف نیستند، بنابراین طول عمر بیشتری دارند. پله برقی‌های تجاری معمولاً با ویژگی‌ها و گزینه‌های مطابق با استاندارد همراه با زیبایی مانند نورپردازی کف و نورپردازی نرده مجهز هستند. نرده‌های شیشه‌ای باریک بیشتر برای پله‌های برقی تجاری استفاده می‌شوند که ظاهر شیک‌تری به آن‌ها می‌دهد.

• پله برقی نیمه تجاری

پله برقی نیمه تجاری در خارج از ساختمان مانند پل‌های عابرپیاده، پله بیرونی ایستگاه مترو نصب می‌شود. با این وجود، سقف‌هایی در بالای خود دارند تا از آن‌ها در برابر بارش مستقیم باران و برف محافظت کند. بدیهی است که از آن‌جایی که این پله برقی‌ها خارج از ساختمان هستند، در محیطی با دمای کنترل شده قرار ندارند.

بر خلاف پله برقی‌های تجاری، پله برقی‌های نیمه تجاری  بر اساس موقعیت جغرافیایی محیط نصب، تحت شرایط آب و هوایی مختلف کار می‌کنند، طبق استاندارد باید از میزان حفاظت بالایی برای قطعات الکتریکی اصلی خود مانند جعبه کنترل اصلی، جعبه اینورتر و کلیدهای ایمنی برخوردار باشند. نرده‌های شیشه‌ای باریک و نرده‌های جامد را می‌توان برای پله‌های برقی نیمه تجاری بر اساس شرایط پروژه استفاده کرد.

• پله برقی غیرتجاری

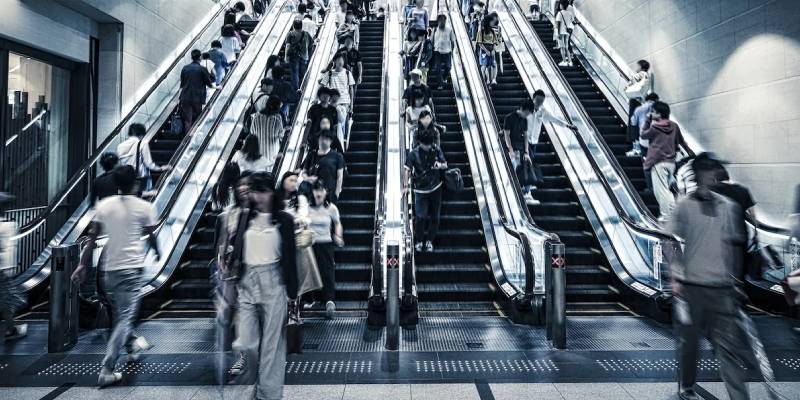

این پله برقی‌ها در مکان‌هایی که در طول شبانه روز رفت و آمد افراد در آن‌جا زیاد است، مانند ایستگاه‌های قطار و پایانه‌های مسافربری استفاده می‌شود. این نوع پله برقی‌ها سنگین‌ترین و پرهزینه‌ترین انواع پله‌های برقی هستند. زاویه آن‌ها ۳۰ درجه است.

در این نوع پله برقی‌ها از قطعات مقام‌تری باید استفاده کنند و همچنین این نوع پله برقی‌ها دارای محافظ رنگ ضد زنگ نیز هستند.

اجزای تشکیل دهنده پله برقی

پله برقی‌ها معمولاً همان فضای فیزیکی را اشغال می‌کنند که توسط یک راه پله اشغال شده است و در مقایسه با آسانسور یا راه پله سیستم حمل و نقل راحت تری دارند.

پله‌های پله برقی با کمک چرخ دنده‌ها و موتورهای متصل به پله برقی حرکت می‌کنند. سیستم پله برقی از اجزای زیر تشکیل شده است:

۱:سکوهای بالایی و یا پایینی یا پاخور ها:

بدون در نظر گرفتن انواع در تمام پله برقی‌ها، اولین قسمت مورد توجه سکو یا پاخور در ابتدا و انتهای پله برقی است که معمولا درپوش استیل دارد که با آچار مخصوص به صورت کشویی قابل باز شدن است، در زیر درپوش سکو، موتور پله برقی، تابلو فرمان مخصوص پله برقی،تابلو سه فاز و… وجود دارد.

در لبه داخلی سکو در نزدیکی پله‌‌های درحال حرکت شانه را مشاهده خواهید کرد طراحی این شانه‌ها به این دلیل بوده است که هنگام چرخش پله‌ها فضای خالی بین اولین پله  پله بعدی را هنگام حرکت و چرخش پر کند و از گیر کردن اشیاء در بین این شکاف جلوگیری کنند. این صفحه‌های شانه به گونه‌ای طراحی شده‌اند که اگر شیئی به داخل فضای خالی بین پله و شانه گیر کرد یا افتاد، سنسور فعال شده و پله برقی خاموش شود.

۲:موتر گیربکس:

یکی از مهم‌ترین قطعات پله برقی موتور گیربکس آن است که در زیر سکوی بالایی قرار دارد، این موتورها با گیربکس کوپل شده هستند و نیروی الکتریکی را به نیروی مکانیکی تبدیل و با کمک چرخدنده‌ها و زنجیر به پله برقی متصل و باعث حرکت پله‌ها به جهت دلخواه می‌شود.

۲:موتر پله برقی:

انتخاب موتور پله برقی با توجه به طول، عرض و ارتفاع پله برقی انجام می‌شود، برای پله برقی‌های با عرض کم و طول مسیر کوتاه و جهت پایین توان مصرفی موتور انتخاب شده در حدود ۵/۵ کیلوات و برای پله برقی در جهت بالا توان مصرفی موتور انتخاب شده بهتر است به ۷/۸ یا ۸ کیلووات تغییر کند. همچنین برای پله برقی‌های سنگین و بزرگتر توان مصرفی موتور ۱۱کیلووات در نظر گرفته شود.

البته توان موتور پله برقی باید توسط متخصص با محاسبات دقیق انتخاب شود، هنگام انتخاب موتور  به عامل آب و هوایی منطقه نیز توجه کنید، در محیط‌هایی با رطوبت بیشتر باید از موتور هایی با توان بالاتر استفاده نمود.

۳:سیستم ترمز:

سیستم ترمز در پله برقی‌ها وظیفه نگهداشتن کامل پله را دارد، در سیستم های ترمز پله برقی معمولا از سیستم ترمزی به نام(pawl brake)استفاده میگردد اما انواع دیگر ترمز ها نیز وجو دارنند مانند:

• ترمز های گوه ای(wedgr brake)
• ترمز های تسمه ای (brake band)
• ترمزهای مغناطیس رائم مدار بسته(closed permanent loop megnet brake)

۴:تابلو فرمان:

همانند آسانسور پله برقی نیز دارای تابلو فرمان است اما تابلو فرمان پله برقی ها پیچیدگی کمتری دارد و وظیفه آن تنظیم جهت پله برقی است که قابل دسترسی برای عموم افراد نیست.

۵. استپ:

استپ در حقیقت همان پله‌های متحرک هستند که مسافران بر روی آن می‌ایستند و حرکت میکنند.در پله برقی‌ها معمولا عرض هر استپ ۸۰ یا ۱۰۰ سانتی متر است. جنس استپ‌ها معمولا از آلومینیوم بوده و در بیشتر پله برقی ها به صورت یکپارچه است.

۶:زنجیر پله:

مهمترین قطعه بعد از موتور زنجیر پله برقی است که بیشتر از جنس فولاد بوده و انتقال قدرت موتور به استپ ها و به حرکت در آوردن آن‌ها وظیفه زنجیر است. برخی از زنجیرها برای افزایش طول عمر به روغن‌کاری نیازی ندارند اما اکثر زنجیرهای پله برقی برای کاهش اصطحلاک و افزایش طول عمر نیاز به روغنکاری دارند.

۷:دستگیره و محرک آن:

حتما هنگام سوار شدن به نرده‌های محک کنار پله برقی دقت کرده‌اید این ریل‌ها همراه شما و استپ در حرکت هستند و وظیفه آن‌ها حفظ تعادل افرادی است که روی پله برقی سوار شده‌اند. نیروی حرکت این دستگیره‌ها توسط یک چرخدنده جداگانه انجام می‌شود.

۸:لامپ تعیین حدود پله برقی:

لامپ‌های فلرسنتی که در هنگام حرکت پله برقی مشاهده می‌کنید جهت تشخیص زبانه‌های افقی بین استپ‌ها است تا افتاد بتوانند به راحتی روی آن‌ها قدم بگذارند.

۱۰:نمایشگر جهت حرکت پله:

نمایشگر کوچک رنگی در پایین ابتدا و  انتهای نرده‌های متحرک وجود دارد که با فلش یا علامت ورود ممنوع جهت حرکت پله برقی را به افراد نشان میدهد.

اجزای تشکیل دهنده موتور پله برقی

همانطور که در معرفی اجزای پله برقی گفتیم موتور گیربکس به همراه گیربکس کوپل می‌شود به همین دلیل به نام موتور گیربکس پله برقی به فروش می‌رسد.

مکانیزم عملکردی موتور پله برقی

پله برقی‌ها در موارد کمتر نصب می‌شوند و معمولا در ساختمان‌های مسکونی یا اداری پله برقی وجود ندارد و همانطور که گفتیم پله برقی در فروشگاه‌ها، مراکز تجاری، فرودگاه و… نصب می‌شوند و تعداد زیادی از افراد را جا به جا می‌کنند، در نتیجه باید از یک موتور قوی و با کیفیت که توان و تحمل وزن ترافیک افراد را بدن لرزش و با ایمنی بالا داشته باشد، استفاده کنید. موتور پله برقی مانند دیگر تجهیزات از قطعات مختلفی تشکیل شده است، که در ادامه به اختصار آن‌ها را توضیح می‌دهیم.

گیربکس موتور پله برقی

همانطور که گفتیم موتور پله برقی با تبدیل نیروی الکتریکی به مکانیکی شروع به کار کرده و از طریق نیروی مکانیکی به کمک چرخدنده‌ها رفته  و توسط زنجیر پله برقی را راه اندازی می‌کند. جعبه‌ای متشکل از چندین دنده و انتقال قدرت ایجاد شده را گیربکس می‌گویند.

چرخ دنده ساده

روند حرکت پله برقی به مدل چرخدنده بستگی دارد، اگر در موتور پله برقی چرخدنده ساده به کار رفته باشد روند حرکتی پله برقی با استفاده از زنجیر صورت میگیرد، چرخدنده موتور می‌تواند به صورت سیاره‌ای نیز باشد که برای منتقل کردن نیروی حرکتی گیربکس، چرخ دنده خورشیدی بهترین انتخاب است.

اینورتر در پله برقی

تمامی اینورترها خروجی سه فاز دارند و برای پله برقی ها با گشتاور ثابت هستند، به همین دلیل از آن‌ها برای راه‌اندازی موتور یا کنترل سرعت آن استفاده می‌شود، مزیت دیگر اینورترها این است که با کاهش مصرف انرژی طول عمر مفید موتور را افزایش می‌دهند و باعث راندمان بهتر کاری می‌شوند. البته نگفه نماند اصلی‌ترین دلیل استفاده از اینرتر در پله برقی جلوگیری از تکان و شوک حرکت اولیه است.

مزایای پله برقی

مهم‌ترین مزیت نصب پله برقی، سرعت جابه جایی، رفاه و آسایش افراد است که بدون فعالیت جسمانی ین طبقات یک مرکز خرید یا ایستگاه مترو جا به جا شوند، افراد بدون فوت وقت برخلاف آسانسور به مکان مورد نظر هدایت می‌شوند و ظرفیت محدود مانند آسانسور را ندارد، همچنین به گونه‌ای طراحی شده است که با توجه به نیاز افراد در مسیر رفت و برگشت چیدمان و نصب شده‌اند.
