استپ پله برقی چیست؟ اجزا، نحوه عملکرد و جنس استپ پله برقی

استپ پله برقی چیست؟

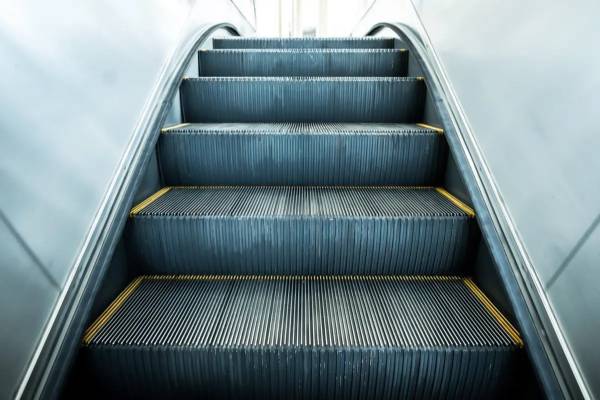

استپ پله برقی یا همان پله، پله برقی همان پله‌های متحرکی هستند که ما روی آن‌ها می‌ایستیم و به بالا یا پایین حرکت می‌کنیم. این پله‌ها به صورت پیوسته در حال حرکت هستند و افراد را به راحتی بین طبقات مختلف جابجا می‌کنند.

استپ پله برقی یک سکوی کوچک و متحرک است که شما را بدون نیاز به تلاش به طبقه بالاتر می‌برد. این استپ‌ها از طریق زنجیره‌ای به یکدیگر متصل هستند. می‌توانید آن را مشابه بندهای فلزی ساعت مچی یا چرخ‌های فلزی تانک تصور کنید.

این بخش مهم‌ترین قسمت یک پله برقی است و باید به صورت ارگونومیک و ایمن طراحی شود. به عنوان مثال، استپ‌های ناهموار یا با طراحی نامناسب می‌توانند به محافظ‌های کناری آسیب بزنند. همچنین ممکن است با گیر کردن به لباس مسافران یا ایجاد عدم تعادل، آن‌ها را دچار آسیب کنند.

اجزای اصلی استپ پله برقی

استپ پله برقی یا همان پله‌های متحرک، از چندین جزء مهم تشکیل شده‌اند که هر کدام نقش خاصی در عملکرد صحیح و ایمن این دستگاه دارند. در ادامه به بررسی دقیق‌تر اجزای اصلی استپ پله برقی می‌پردازیم:

ساختار یک استپ پله برقی شامل اجزای زیر است:

• صفحه استپ (Step Plate): که به آن “پالت” نیز گفته می‌شود، سطح بالایی است که افراد روی آن می‌ایستند. این صفحه معمولاً دارای شیارها یا خطوطی است که به افزایش اصطکاک کمک می‌کند.
• ریزِر استپ (Step Riser): قسمت جلویی استپ پله برقی است که کمی منحنی است. به این بخش “ریزر” گفته می‌شود زیرا به نظر می‌رسد از کف پله برقی یا سطح زمین بلند می‌شود.
• چرخ دنبال‌کننده استپ (Step Trailing Wheel): این چرخ کوچک در ریل‌های راهنمای پایینی در کنار مکانیزم پله برقی حرکت می‌کند. فاصله بین این چرخ و مسیر اصلی زنجیره استپ باعث ایجاد اثر بالا و پایین رفتن استپ‌های پله برقی می‌شود.
• چرخ زنجیره (Chain Wheel): این چرخ یا غلتک محرک، چرخ جلویی استپ پله برقی است که به ریل‌های کناری متصل می‌شود.
• شکاف محور (Axle Slot): نقطه‌ای است که زنجیره استپ به استپ پله برقی نصب می‌شود. این بخش زنجیره را به پله برقی متصل نگه می‌دارد تا حرکت ادامه یابد.

چند استپ در یک پله برقی وجود دارد؟

تعداد پله‌ها یا استپ‌ها یک پله برقی با توجه به زاویه شیب، ارتفاع صعود و تعداد پله‌های افقی آن تعیین می‌شود.

به طور کلی، پله‌برقی‌هایی که ارتفاع صعود کمی دارند ممکن است بین 50 تا 80 پله داشته باشند. پله‌برقی‌هایی که دارای شیب بیشتری هستند، ممکن است بیش از 100 پله داشته باشند.

ما فرمولی ایجاد کرده‌ایم که به شما در محاسبه تعداد پله‌ها در یک پله برقی استاندارد کمک می‌کند:

مثال:

اگر زاویه شیب 35° باشد، تعداد پله‌های افقی 2 و ارتفاع صعود پله برقی 6000 میلی‌متر باشد، آنگاه تعداد پله‌ها برابر است با:

(3.4867 × 6000 + 7024) / 400 + 0.5 ≈ 70.3605، یعنی 70 پله.

اگر در مورد تعداد پله‌های مورد نیاز برای پروژه پله برقی خود مطمئن نیستید، می‌توانید با کارشناسان آرمان مانگ تماس بگیرید تا در محاسبه دقیق تعداد پله‌ها به شما کمک کنند!

نحوه کار استپ پله برقی چگونه است؟

زنجیره‌ای از استپ‌ها، پله‌های پله برقی را با استفاده از قلاب‌ها به یکدیگر متصل می‌کند. یک موتور پله برقی در قسمت بالایی به زنجیره‌های گردان از طریق چرخ‌دنده‌ها متصل است. زنجیره گردان به یک محور و چرخ‌دنده‌ها متصل شده که به نوبه خود به زنجیره استپ‌ها وصل می‌شود.

وقتی موتور روشن می‌شود، چرخ‌دنده‌ها و زنجیره گردان به حرکت در می‌آیند. این امر باعث حرکت چرخ‌دنده‌های پله برقی و استپ‌ها می‌شود. با حرکت استپ‌های فلزی به جلو، فاصله بین ریل‌های بالا و پایین تغییر می‌کند که این تغییر باعث می‌شود استپ‌ها در نقاط فرود بالا بروند یا به زیر زمین بازگردند.

در نقاط فرود، یک صفحه شانه‌ای با مجموعه‌ای از دندانه‌های فلزی وجود دارد. این طراحی مانع از گیر افتادن کفش، لباس یا سایر وسایل در پله برقی هنگام پیاده شدن می‌شود.

عرض استپ پله برقی چقدر است؟

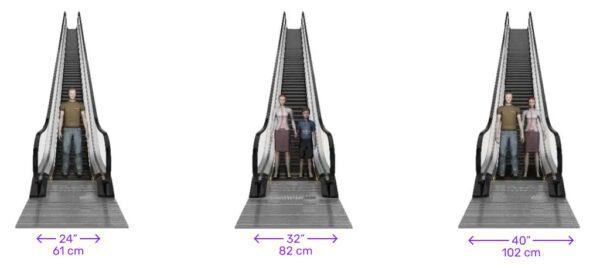

عرض‌های استاندارد برای استپ‌های پله برقی معمولاً 24 اینچ، 32 اینچ و 40 اینچ است. استپ‌های 32 تا 40 اینچی بیشتر در پله‌برقی‌های مراکز خرید یا متروها که جریان تردد بیشتر است استفاده می‌شوند. استپ‌های 24 اینچی برای پله‌برقی‌هایی با تردد کمتر، مانند ساختمان‌های خصوصی یا مراکز خرید کوچک، مناسب‌تر هستند.

ارتفاع و عمق استپ‌های پله برقی چقدر است؟

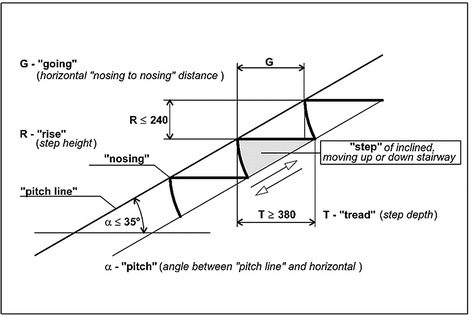

ارتفاع استاندارد بیشتر استپ‌های پله برقی 200 میلی‌متر است، در حالی که حداکثر ارتفاع استپ می‌تواند 240 میلی‌متر باشد. ارتفاع پله‌ها در بیشتر پله‌برقی‌ها ثابت است، اما عرض سطح پله می‌تواند متفاوت باشد. عمق استپ‌های پله برقی باید حداقل 380 میلی‌متر یا بیشتر باشد.

جنس استپ پله برقی

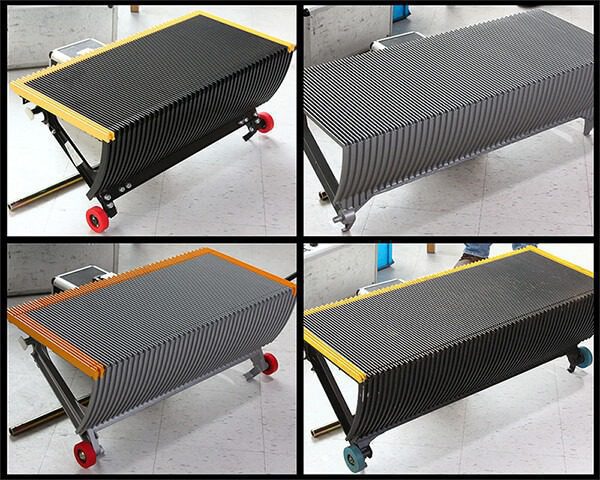

استپ‌های پله برقی از اجزای حیاتی کل سیستم هستند و باید به طور طبیعی بسیار بادوام باشند. از آنجا که این استپ‌ها در معرض آلودگی، گرد و غبار و آب قرار می‌گیرند، برای دوام طولانی مدت باید در برابر خوردگی مقاوم باشند. به همین دلیل، استپ‌های پله برقی عمدتاً از فولاد ضد زنگ و آلیاژ آلومینیوم ساخته می‌شوند.

• استپ‌های فولاد ضد زنگ معمولاً برای نصب در فضاهای داخلی استفاده می‌شوند. اسکلت این استپ‌ها از فولاد کربن با تراکم بالا ساخته شده است.
• استپ‌های آلیاژ آلومینیوم با مقاومت بالا، قالب‌گیری دقیق و سختی زیاد تولید می‌شوند. طراحی یکپارچه این استپ‌ها، آن‌ها را برای پله‌برقی‌های داخلی و خارجی بسیار مناسب می‌کند. استپ‌های آلومینیومی عملکرد بهتری نسبت به استپ‌های فولاد ضد زنگ دارند و قیمت آن‌ها نیز بالاتر است.

ویژگی‌های استپ پله برقی مناسب

انتخاب استپ پله برقی مناسب، تاثیر مستقیمی بر کارایی و ایمنی کلی سیستم پله برقی دارد. برخی از مهم‌ترین ویژگی‌های یک استپ پله برقی با کیفیت عبارتند از:

1. جنس مقاوم و با دوام

استپ‌های پله برقی باید از جنس مواد با دوام و مقاوم در برابر خوردگی ساخته شوند. معمولاً از آلیاژ آلومینیوم و فولاد ضد زنگ برای تولید این استپ‌ها استفاده می‌شود. این مواد علاوه بر مقاومت بالا در برابر فشار و سایش، در برابر شرایط محیطی مانند رطوبت و گرد و غبار نیز مقاوم هستند.

2. سطح آجدار ضد لغزش

یکی از ویژگی‌های ضروری استپ پله برقی، سطح آجدار آن است که باعث جلوگیری از لغزش افراد در هنگام استفاده می‌شود. این ویژگی به خصوص در فضاهای عمومی پرتردد مانند مراکز خرید و ایستگاه‌های مترو از اهمیت ویژه‌ای برخوردار است.

3. طراحی ارگونومیک

استپ پله برقی باید به گونه‌ای طراحی شود که علاوه بر راحتی استفاده، ایمنی مسافران را نیز تضمین کند. طراحی ارگونومیک با در نظر گرفتن زاویه و ابعاد استاندارد، از بروز مشکلاتی مانند گیر کردن لباس یا ایجاد عدم تعادل جلوگیری می‌کند.

4. تحمل وزن بالا

استپ‌های پله برقی باید قادر به تحمل وزن افراد به صورت مداوم و در شرایط مختلف باشند. این ویژگی در مکان‌هایی که تردد بالاست، مانند فرودگاه‌ها و ایستگاه‌های مترو، اهمیت بیشتری پیدا می‌کند. مقاومت داینامیکی بالا و طراحی مهندسی مناسب، از ویژگی‌های مهم استپ‌های با کیفیت است.

5. ابعاد استاندارد

ابعاد استپ پله برقی باید مطابق با استانداردهای بین‌المللی باشد. عرض، ارتفاع و عمق استپ‌ها باید به گونه‌ای طراحی شود که حرکت روان و بدون وقفه سیستم پله برقی را تضمین کند. به عنوان مثال، عرض استاندارد استپ‌ها معمولاً بین 58 تا 110 سانتی‌متر است.

6. دوام و طول عمر بالا

استپ‌های با کیفیت باید دارای طول عمر بالا باشند و بتوانند در طول زمان و تحت شرایط مختلف عملکرد بهینه خود را حفظ کنند. استفاده از مواد اولیه با کیفیت و رعایت استانداردهای تولید در افزایش دوام این قطعات تاثیرگذار است.

7. رنگ‌ و نشانه‌های ایمنی

برای افزایش ایمنی مسافران، بسیاری از استپ‌ها دارای حاشیه‌های زرد رنگ یا نشانه‌های ایمنی هستند که به کاربران کمک می‌کنند تا به درستی در محل ایمن بایستند و از خطرات احتمالی جلوگیری کنند.

اندازه‌گیری مقاومت استپ پله برقی

برای اندازه‌گیری مقاومت استپ پله برقی، روش‌های مختلفی وجود دارد، اما روش رایج‌تر آزمایش نیروی انحراف است. حداکثر زاویه انحراف بستگی به نوع پله برقی دارد؛ اما در کل نباید کمتر از 3000 نیوتن باشد. همچنین، عدم تغییر شکل استپ نیز باید به صورت دوره‌ای بررسی شود.

موضوع دیگری که درباره نیروی انحراف استپ پله برقی حائز اهمیت است، مقدار این نیرو، جهت وارد شدن آن و مشخصات سطحی است که باید نیرو به آن وارد شود. این نیرو باید حداکثر 1500 نیوتن باشد و بر پیشانی استپ به صورت عمودی وارد شود. سطحی که نیروی انحراف استپ بر آن وارد می‌شود، باید به صورت مربعی بوده و دارای مساحت 25 سانتیمتر مربع باشد. همچنین، حداقل ضخامت این سطح باید 25 میلیمتر باشد.

بر اساس استاندارد، مقاومت داینامیکی استپ پله برقی باید حتماً آزمایش شود. در این آزمون، مقاومت داینامیکی استپ در حداکثر شیب آن آزمایش می‌شود. برای این آزمون، بارهای مختلفی با وزن‌های متغیر بین 500 تا 3000 نیوتن بر روی استپ قرار می‌گیرند و فرکانس وارد شده بر روی استپ نیز باید بین 5 تا 20 هرتز متغیر باشد.

قیمت استپ‌های پله برقی

قیمت استپ‌های پله برقی می‌تواند با توجه به برند آن به ازای هر قطعه متغیر باشد. البته برخی از استپ‌ها ممکن است با توجه به نوع شیار، ظرفیت تحمل وزن و جنس استفاده شده، قیمت بیشتری داشته باشند.

ما در آرمان مانگ قطعات پله برقی را با قیمتی بسیار مناسب‌تر ارائه می‌دهیم. شما می‌توانید استپ‌های پله برقی را برای مکان‌های زیر تهیه کنید:

• پله برقی‌های مراکز خرید
• پله برقی‌های فروشگاه‌های بزرگ
• پله برقی‌های موازی
• پله برقی‌های فضای باز
• پله برقی‌های فرودگاهی و موارد دیگر

شرکت آرمان مانگ کیفیت و قیمت مناسب را تضمین می‌کنیم. اگر نیاز به تعویض یا تعمیر قطعات آسیب‌دیده دارید، ما نیز می‌توانیم در این زمینه کمک کنیم.

نتیجه گیری

بخش اولین و حیاتی از پله برقی که مسافران از آن استفاده می‌کنند، استپ‌ها هستند. بنابراین، ضروری است که این استپ‌ها از مقاومت کافی برخوردار باشند و بر اساس استانداردهای صنعتی طراحی و ساخته شوند. امیدواریم که این مقاله از شرکت آسانسور آرمان مانگ به شما کمک کند تا به خوبی با استانداردها و ویژگی‌های پلکان پله برقی آشنا شوید.
