مفهوم و کاربرد وزنه در آسانسور

مفهوم و کاربرد وزنه در آسانسور

در این مقاله میخوانید

اشتراک‌گذاری مقاله:

وزنه تعادل یکی از اجزای اساسی در آسانسور است که مسئولیت برقراری تعادل کابین را بر عهده دارد. این قطعه از یک قاب فلزی محکم و تعدادی وزنه تشکیل شده است. یکی از استانداردهایی که برای طراحی قاب وزنه تعادل باید رعایت شود، این است که در صورت قطع یا شروع ناگهانی حرکت موتور آسانسور، وزنه‌ها نباید به بیرون از قاب آسانسور پرتاب شوند. وزنه تعادل آسانسور، به وسیله سیم بکسل و ریل راهنما، همانند کابین آسانسور، در چاه آسانسور حرکت می‌کند و حرکت آن به صورت عمودی است. نصب وزنه تعادل، به منظور خنثی کردن وزن استاتیکی قطعات و تجهیزات آسانسور ضروری است. در این مقاله، ما قصد داریم تا مطالب جامعی درباره نحوه طراحی و استانداردهای وزنه تعادل آسانسور را به شما ارائه دهیم. همراه ما باشید!

وزنه تعادل آسانسور: تأثیر و کاربرد

وزنه تعادل آسانسور، معمولاً در انواع مختلف آسانسور، به خصوص آسانسورهای کششی، نصب می‌شود و هدف اصلی از نصب آن، به تعادل رساندن سیستم آسانسور است. این وزنه با جبران وزن کابین و بخشی از وزن بار و مسافران کابین، باعث تعادل سیستم می‌شود و فشار بارهای استاتیکی از موتور آسانسور برداشته می‌شود.

علاوه بر این، وجود وزنه تعادل باعث ایجاد کششی بین سیم بکسل‌ها و فلکه‌های آسانسور می‌شود که این کشش، نیروی اصطکاکی لازم را برای حرکت سیم بکسل بر روی فلکه‌ها را فراهم می‌کند. وزنه تعادل آسانسور؛ همانند کابین آسانسور، با استفاده از زنجیرهای فولادی یا طناب‌های فولادی، در چاه آسانسور آویزان می‌شود.

برای تعیین تعداد و نوع سیم بکسل‌های مورد نیاز برای وزنه تعادل، موارد زیر را در نظر بگیرید:

نسبت تبدیل

ظرفیت اسمی

جرم کابین آسانسور

جرم طناب‌های فولادی

اهمیت و کاربرد وزنه تعادل در آسانسور

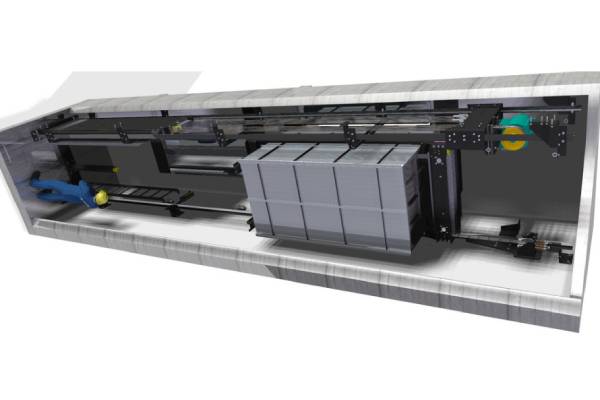

وزنه تعادل

در سیستم آسانسور، وزنه تعادل به فلکه‌هایی متصل می‌شود که به تجهیزات و قطعات ایمنی مختلفی مجهز هستند. این تجهیزات ایمنی باعث می‌شوند که سیم‌بکسل‌ها از شیار فلکه‌ها خارج نشوند و از ورود اشیاء مختلف به شیار فلکه‌ها جلوگیری شود. همچنین، نصب این قطعات باعث می‌شود که هیچ تداخلی در حرکت سیم‌ بکسل بر روی فلکه‌ها ایجاد نشود.

وزنه تعادل در سیستم آسانسور، با خنثی کردن وزن کابین آسانسور و درصدی از وزن بار داخل آن، به تعادل وزنی در سیستم آسانسور کمک می‌کند. این میزان معمولاً بین 40 تا 50 درصد است. به این ترتیب، زمانی که کابین آسانسور به سمت بالا حرکت می‌کند، وزنه تعادل در جهت مخالف و به سمت پایین حرکت می‌کند تا تعادل وزنی در سیستم آسانسور حفظ شود. همچنین، این وضعیت در شرایط عکس نیز رخ می‌دهد؛ به این معنا که در صورت پایین آمدن کابین آسانسور، وزنه تعادل به سمت بالا در چاه آسانسور حرکت می‌کند.

مهم است توجه داشت که وزنه تعادل بر روی بافرهای آسانسور قرار گرفته است، لذا نیروی کششی طناب فولادی باید به گونه‌ای باشد که حتی در صورت حرکت موتور به سمت بالا، کابین آسانسور به طور ناگهانی شروع به حرکت ننماید.

وزنه تعادل آسانسور: جنس و استفاده

معمولا، جرم وزنه‌های قاب تعادل حدود 35 تا 40 کیلوگرم است. همچنین، جنس وزنه‌های تعادل آسانسور عموما از نوع بتنی، چدنی یا سرب با لایه محافظ پلاستیکی یا فلزی است. دلیل وجود این پوشش پلاستیکی و فلزی، افزایش سهولت نصب و راه‌اندازی راحت‌تر سیستم آسانسور است!

به علاوه، دلایل دیگری نیز وجود دارد که استفاده از این مواد به عنوان پوشش محافظ برای وزنه‌های تعادل توصیه می‌شود! یکی از اهمیت‌های اصلی این دلایل، افزایش سطح ایمنی سیستم آسانسور است. در صورتی که وزنه‌های تعادل از قاب تعادل خارج شوند، باید حتما از جداشدن آن‌ها خودداری شود؛ زیرا ممکن است به قسمت‌های دیگر آسانسور آسیب جدی وارد کنند! بهترین روش برای نصب و راه‌اندازی وزنه‌های تعادل آسانسور، قرار دادن آن‌ها درون قاب تعادل کنار یکدیگر است و سپس، چارچوب قالب را با استفاده از پیچ‌های محکم ببندید.

محاسبه وزنه تعادل آسانسور

به طور معمول، جرم وزنه‌های تعادل حدوداً 35 کیلوگرم است. برای تعیین دقیق تعداد وزنه‌های تعادل، باید به ظرفیت و وزن کابین آسانسور توجه کنید. با استفاده از فرمول زیر، می‌توانید جرم و تعداد وزنه‌های تعادل را محاسبه کنید:

جرم کابین خالی و تجهیزات آن + 40 تا 50 درصد از ظرفیت نامی کابین + جرم تراول کابل = جرم وزنه‌های تعادل آسانسور

با توجه به ویژگی‌های آسانسور و مهندسی چاه و چاهک آسانسور، وزنه تعادل می‌تواند در دو مکان مختلف نصب شود؛ یا پشت کابین آسانسور یا در نزدیکی آن. به عنوان مثال؛ در چاه‌های با عمق زیاد، بهتر است وزنه تعادل آسانسور در پشت کابین نصب شود، در حالی‌که در چاه‌های عریض، معمولاً وزنه تعادل در مجاورت کابین قرار می‌گیرد.

قطعات و تجهیزات وزنه تعادل آسانسور چه هستند؟

برای برقراری تعادل در سیستم آسانسور، وزنه تعادل نیاز به استفاده از تجهیزات و قطعات جانبی مختلفی دارد که شامل موارد زیر می‌شود:

سیم بکسل آسانسور

فلکه هرزگرد آسانسور

کفشک آسانسور

سیم بکسل وزنه تعادل آسانسور

در این مقاله، به بررسی جزئیاتی از سیم بکسل آسانسور پرداخته‌ایم. این بخش از مطلب توضیح می‌دهد که سیم بکسل به‌طور مداوم در حال حرکت در محور عمودی با کابین و وزنه تعادل است. بنابراین، در هنگام سرویس آسانسور، بررسی دقیق تمامی اجزای سیم بکسل ضروری است؛ زیرا فشارها واضح از جابجایی وزنه تعادل و کابین ممکن است باعث خراشیدگی، فرسایش، پیچش و … در سیم بکسل‌ها شود!

فلکه هرزگرد در آسانسور

در این مقاله از شرکت آسانسور آرمان مانگ، به طور جامع و کامل، به بررسی فلکه‌های سیستم آسانسور پرداخته‌ایم. لازم به ذکر است که فلکه هرزگرد فقط در شرایطی استفاده می‌شود که فاصله بین قاب وزنه تعادل یا سیم بکسل‌های متصل به قاب وزنه و کابین آسانسور بیشتر از طول فلکه کششی موتور است. این فلکه هرزگرد برای تعویض این فاصله و تعویض نیروی کششی استفاده می‌شود. با استفاده از فلکه هرزگرد، زاویه آلفای مناسبی ایجاد می‌شود و نیروی اصطکاک مورد نیاز تامین می‌شود.

کفشک‌ وزنه تعادل

پوده‌ها، در دو سمت قاب وزنه و همچنین یوک کابین آسانسور، نصب می‌شوند. پوده‌های غلطکی یا لغزشی آسانسور، با ریل راهنما در ارتباط هستند. حضور این قطعه، باعث می‌شود تا قاب وزنه تعادل و کابین آسانسور در امتداد عمودی به صورت یکنواخت حرکت کنند و از بوجود آمدن حرکات اضافی و یا خارج شدن آن‌ها از مسیر مستقیم، جلوگیری می‌شود. پوده‌های آسانسور، به علت داشتن درگیری مستقیم با ریل‌های آسانسور، ممکن است به سرعت دچار ساییدگی شوند! بنابراین، باید طی بازدیدهای دوره‌ای از آسانسور، پوده‌های آسانسور را بصورت مجدد مورد بازبینی قرار داد.

6 نکته مهم درباره وزنه تعادل آسانسور

در بخش زیر، ما به 6 نکته اساسی پیرامون وزنه تعادل و سیستم آسانسور اشاره کرده‌ایم که مطالعه آن‌ها به شما کمک می‌کند تا درک و شناخت بهتری از این قطعه اساسی آسانسور بدست آورید:

با نصب وزنه تعادل، موتور نیروی بسیار کمتری را برای جابه‌جایی کابین آسانسور مصرف می‌کند.

با نصب وزنه تعادل و به علت کاهش نیروی موتور برای جابه‌جایی کابین، نیروی کمتری بر روی سیم بکسل‌ها نیز اعمال می‌شود. همین مورد، امنیت آسانسور را در طولانی مدت تضمین می‌کند.

وجود وزنه تعادل، نیروی مورد نیاز ترمز موتور و کابین آسانسور را نیز کاهش می‌دهد.

در صورت متعادل نبودن وزنه کابین و تجهیزات آن با وزنه تعادل، موتور باید نیروی بیشتری را تولید و تحمل کند.

پیش از انجام عملیات نصب وزنه تعادل، باید محاسبات مربوط به تحمل بار مخصوص در زمان پاراشوت را برای قاب وزنه تعادل انجام داد.

جهت دریافت گواهی استاندارد آسانسور، وزن کابین آسانسور باید با وزنه تعادل آسانسور و بر طبق استانداردهای تعیین شده، کاملا در تعادل باشد.

نتیجه گیری

در این مقاله از شرکت آسانسور آرمان مانگ، توضیحات جامعی را درباره وزنه تعادل آسانسور ارائه کرده‌ایم. این قطعه، جهت تنظیم تعادل در سیستم آسانسور نصب می‌شود و وظیفه دارد تا وزن کابین آسانسور را حین حرکت، متعادل کند! وزنه تعادل آسانسور، در چاه آسانسور به واسطه سیم بکسل‌ها نصب می‌شود. زمانی که کابین آسانسور به سمت پائین حرکت می‌کند، این وزنه بالا می‌رود و هر زمان کابین به سمت بالا حرکت کند، جهت حرکت وزنه تعادل آسانسور به سمت پائین خواهد بود. بدین وسیله، وزن کابین آسانسور متعادل می‌شود. یکی از مهم‌ترین وظایف وزنه تعادل آسانسور این است که؛ نباید به هیچ وجه اجازه دهد تا کابین یا متعلقات آن، از مسیر اصلی خود خارج شوند! جنس وزنه تعادل آسانسور معمولا از بتن یا چدن است و روکش آن از فولاد تهیه می‌شود. این قطعه، یکی از مهم‌ترین انواع قطعات آسانسور است که باید حین راه‌اندازی و نصب آسانسور، حتما در نظر گرفته شود! شما می‌توانید برای کسب اطلاعات بیشتر درباره وزنه تعادل آسانسور و یا دیگر قطعات آسانسور، به مقالات شرکت آرمان مانگ مراجعه کنید و یا با کارشناسان ما در این حوزه، تماس حاصل فرمائید.
